Isolatiefouten: U = I x R

Bij storingen in PV gaat het maar in 5% van de gevallen om een storing in het paneel, de optimizer of de omvormer. 95% van de storingen vloeit voor uit fouten in de bekabeling. Tijdens een recent webinar van SolarEdge leerde Nick van Doorn de aanwezige installateurs installatiefouten op te sporen.

Als je weet hoe te zoeken kan het opsporen van een isolatiefout je veel tijd schelen. Maar het beste is uiteraard isolatiefouten voorkomen, dus:

  • Gebruik het juiste gereedschap
  • Gebruik gecertificeerde DC bekabeling
  • Gebruik bekabeling met een UV-bescherming
  • Bind kabels en connectoren netjes op
  • Meet de weerstand van PV-strings bij het in bedrijf nemen op om isolatiefouten te tackelen


Bij een isolatiefout in een PV-installatie vloeit stroom weg van de geleider naar aarde. We zien vaak dat de installatie niet goed is aangelegd.

Voorkomen is beter dan genezen

Een isolatiefout kan verschillende oorzaken hebben:

  • De ‘mantel’ of isolatie van een kabel kan beschadigd zijn. Dit kan voor komen als er aan de bekabeling is geknaagd door ongedierte of door het insnijden van een scherp voorwerp
  • Soms komt de kabelisolatie los door langdurige blootstelling aan zonlicht
  • Schade aan een connector doordat die niet goed is aangeknepen
  • Schade aan een connector doordat hij al langere tijd in het water ligt
  • En de meest voorkomende schade: schade aan een kabel doordat hij langere tijd tussen twee onderdelen geklemd heeft gezeten


De omvormer geeft dan de foutcode 2x19 bij 1-fase en 8x58 bij 3-fase. De minimale isolatieweerstand bij 1-fase is 350 kOhm en bij 3-fase 750 kOhm.

Spanning = stroom x weerstand

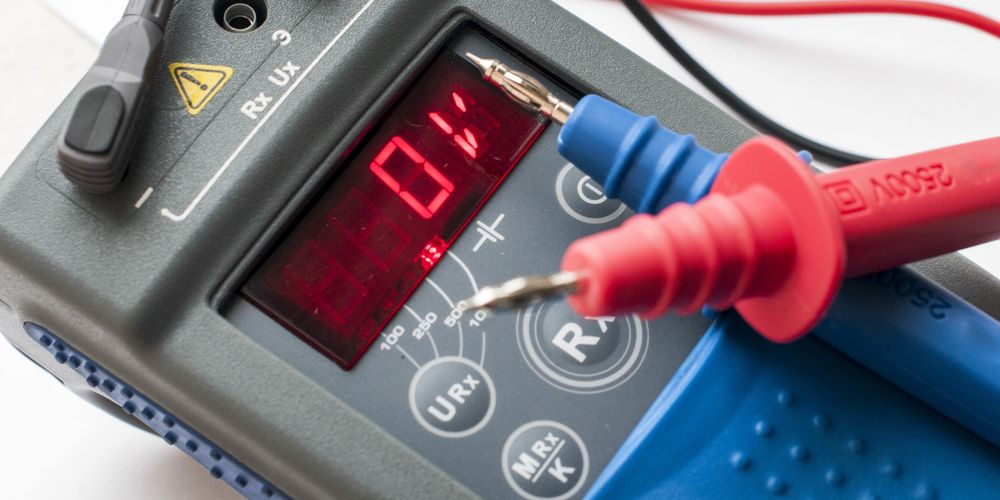

Een isolatiefout opsporen kan een tijdrovende klus zijn. Eenvoudige fouten kunnen met behulp van de omvormer achterhaald worden, maar complexe of meerder fouten per string zijn alleen goed te vinden met een isolatieweerstandsmeter zoals bijvoorbeeld een Megger. Het is belangrijk om de onderconstructie te aarden. Dit is nodig om een goede meting uit te voeren.

Door eerst te proberen de fout te achterhalen via de omvormer zet je deze uit en controleer je de verbindingen van panelen en optimizers op de aangewezen locatie. Indien er visueel niets te zien is by-pass dan de verdachte optimizer-paneelcombinatie en zet de omvormer weer aan. Als de omvormer nu stroom produceert zat de fout mogelijk in de gepasseerde componenten. Om te checken of de fout in het paneel of de optimizer zit moet je de verdachte optimizer opnieuw aansluiten (laat het paneel ontkoppeld) en de test wederom uitvoeren. Produceert de omvormer stroom? Dan zit de fout in het paneel. Geen stroom? Dan ligt het aan de optimizer.

Zodra je met een isolatieweerstandsmeter aan de slag gaat is het goed te weten dat deze procedure alleen mag worden uitgevoerd door gekwalificeerde elektriciens omdat er risico is op elektrocutie.

  • Zet de aan/uitschakelaar op de omvormer op UIT
  • Wacht tot de DC-spanning zakt onder 50 Volt
  • Zet de AC-spanning van de omvormer uit door middel van de automaat in de meterkast
  • Ontkoppel alle DC-stringkabels van de omvormer
  • Stel de isolatieweerstandmeter in op 500 Volt


Als vuistregel geldt dat voor omvormers met 3 strings of meer minimaal 2 Megaohm per string moet worden afgelezen.

Tips om de fout sneller op te sporen:

  • Verdeel je strings steeds door de helft zodat je een klein deel overhoudt waar de fout kan zitten
  • Test ook af en toe de extra parallelkabel(s) die je gebruikt.


SolarEdge organiseert op regelmatige basis trainingen om installateurs deze fijne kneepjes van het installatievak bij te brengen. Ook een dergelijke training organiseren voor installateurs? Kijk op: https://www.solaredge.com/nl/service/training

SolarEdgeisolatiefouteninstallatietrainingOhmstoring
